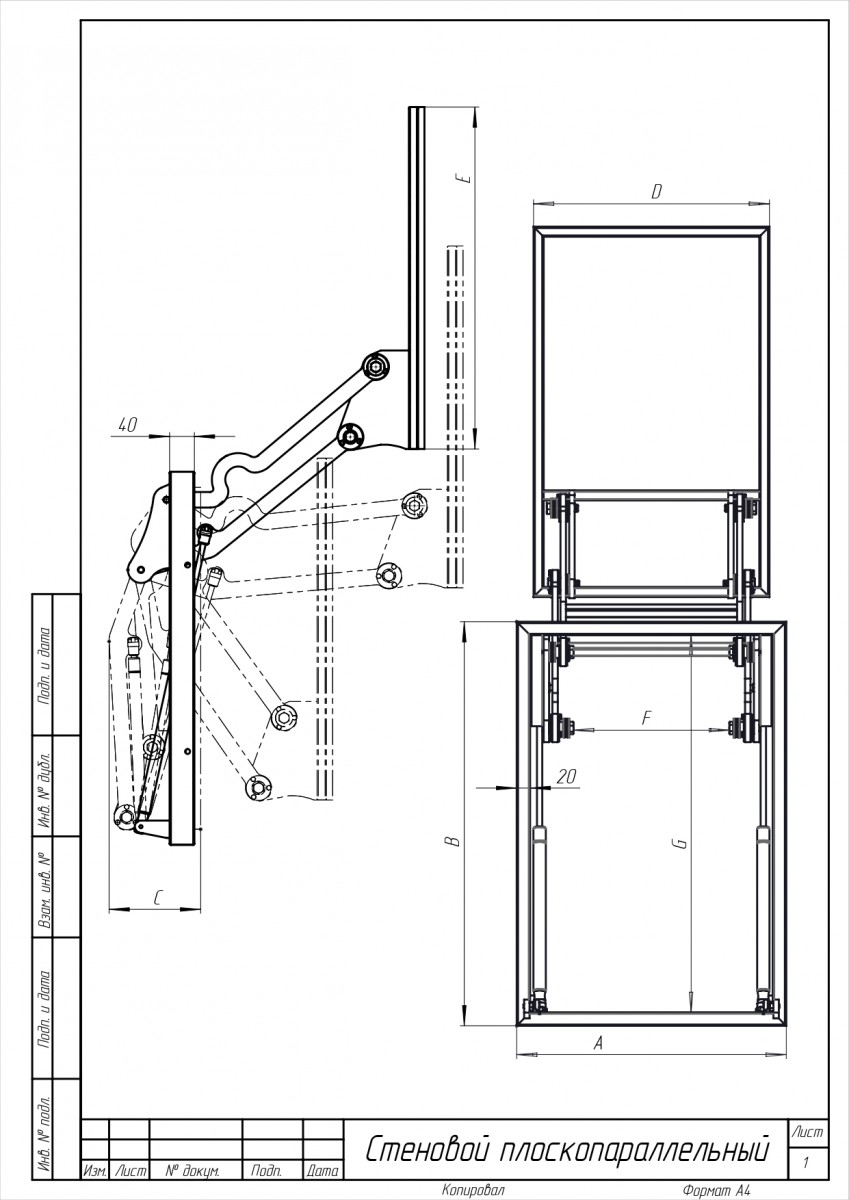

Схема
  • Под плитку, мозаику;
  • Стальная конструкция;
  • Роликовая защелка;
  • Открытие вакуумной присоской.

*Помимо стандартных размеров возможно изготовление люков под заказ по Вашим размерам.



Люк ревизионный «Стеновой плоскопараллельный» предназначен для использования в жилых и не жилых помещениях с целью доступа к скрытым электрическим, сантехническим, инженерным коммуникациям, для их обслуживания.

Монтируется в стены и перегородки из кирпичных и листовых материалов, с последующей облицовкой плиткой.

Металлические ревизионные люки модели «Стеновой плоскопараллельный» изготовлены из сортовой стали с нанесением порошкового окрашивания.

На каркас двери крепится лист волокнистой гипсоплиты толщиной 10 мм, гарантирует влагостойкость в случае установки изделия в помещении с повышенной влажностью.

Для фиксации изделия, по периметру каркаса рамы расположены отверстия для крепления в стену с помощью анкера, дюбеля или другой фурнитуры для крепления.

Дверцы фиксируются в крайних положениях механизма открывания с помощью пневмоамортизатора.

Люк открывается с помощью вакуумной ручки (присоски).

Шарнирная петля дает возможность перехода дверей в крайнее положение, полностью освобождая световой проем.

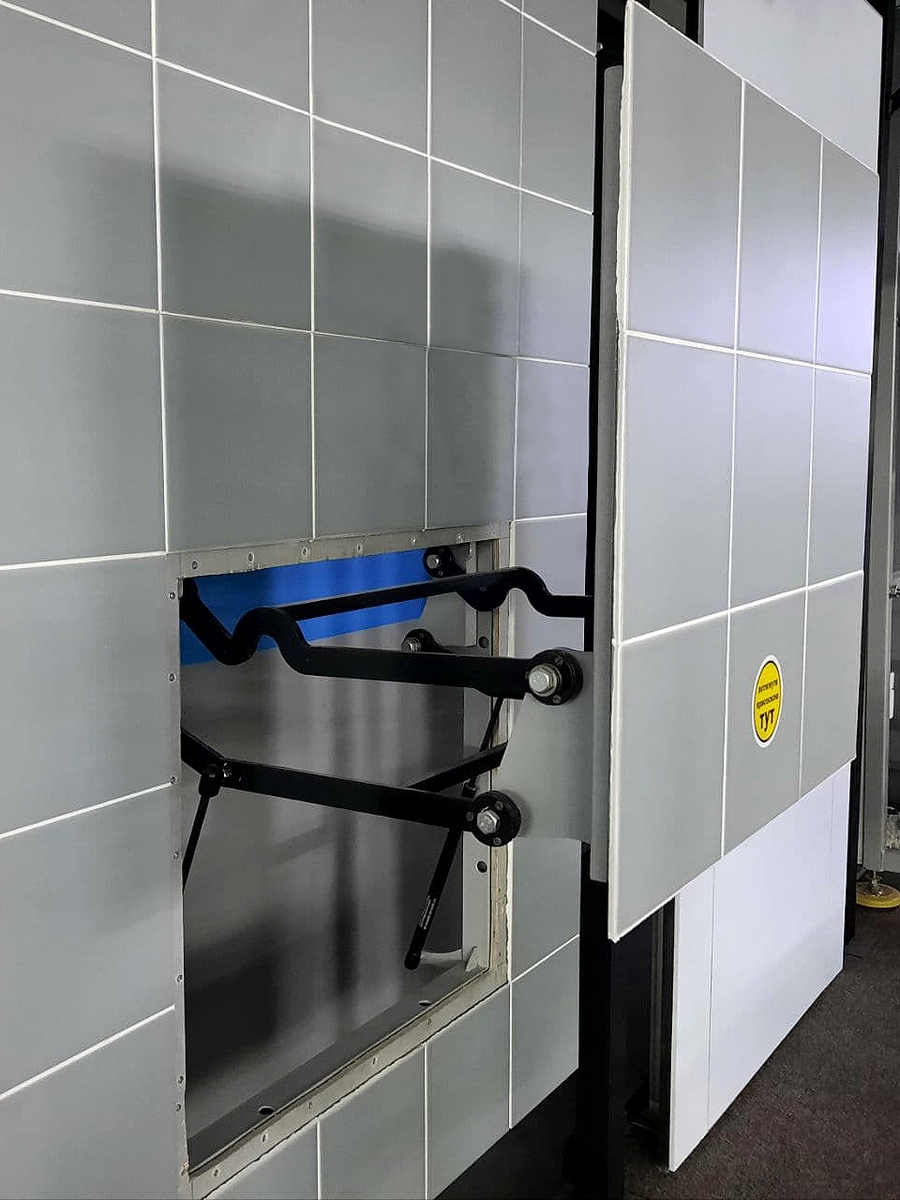

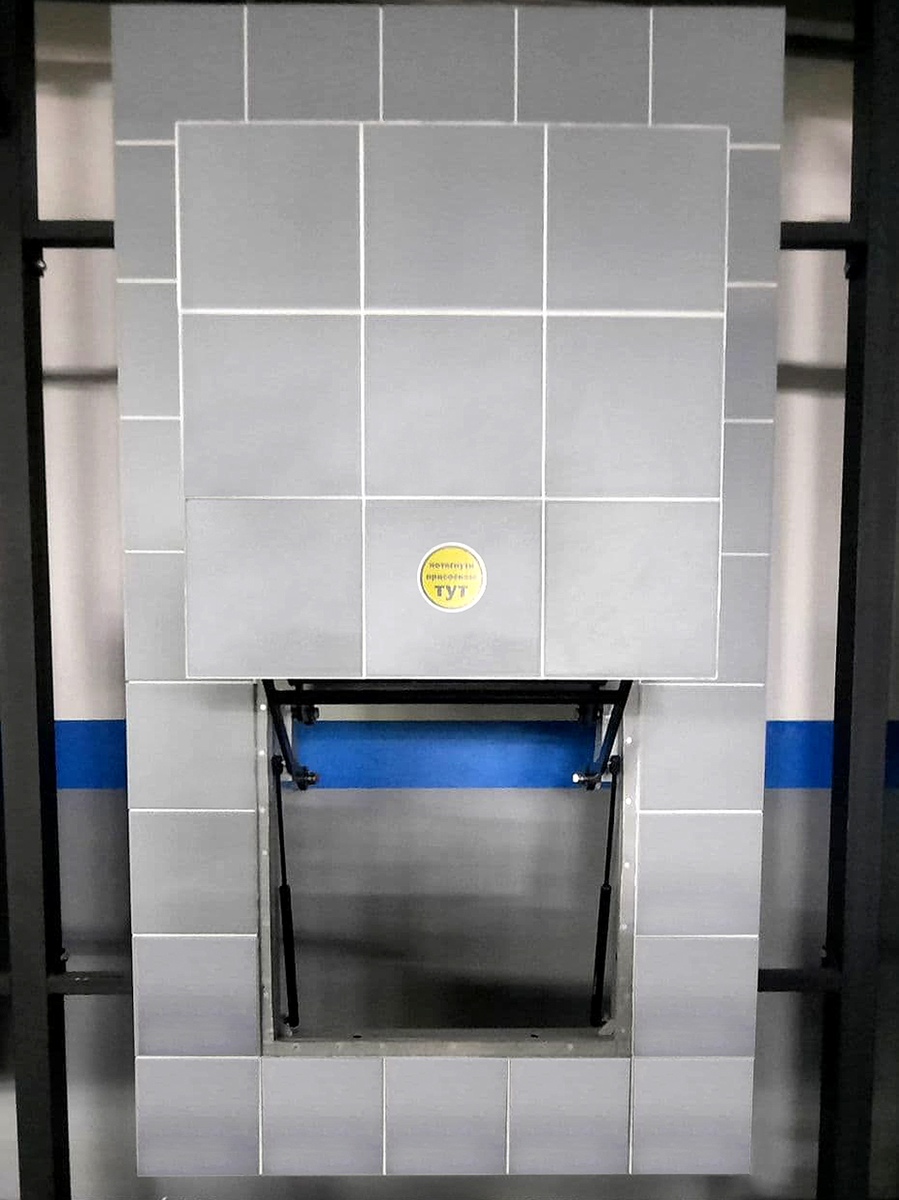

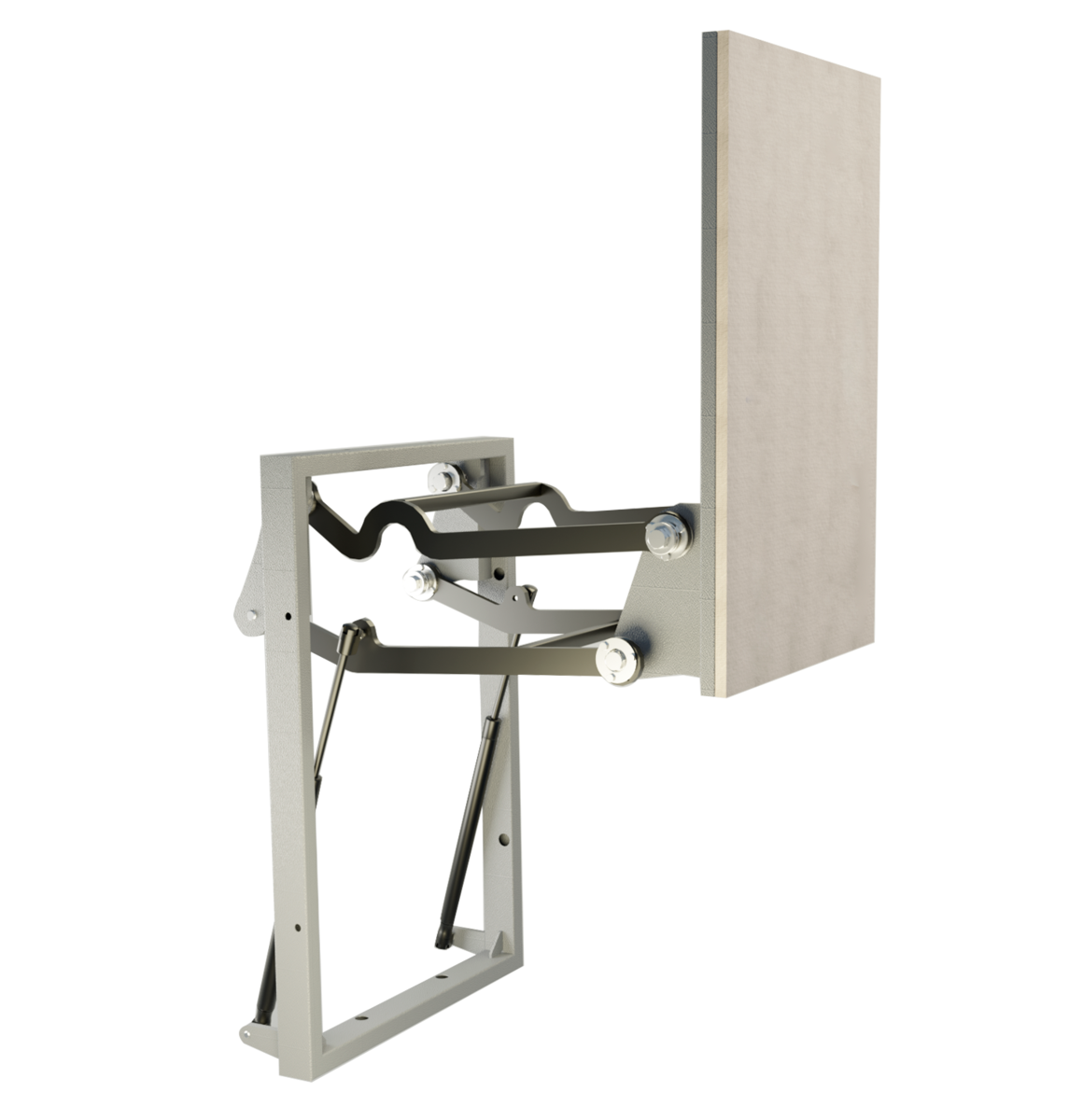

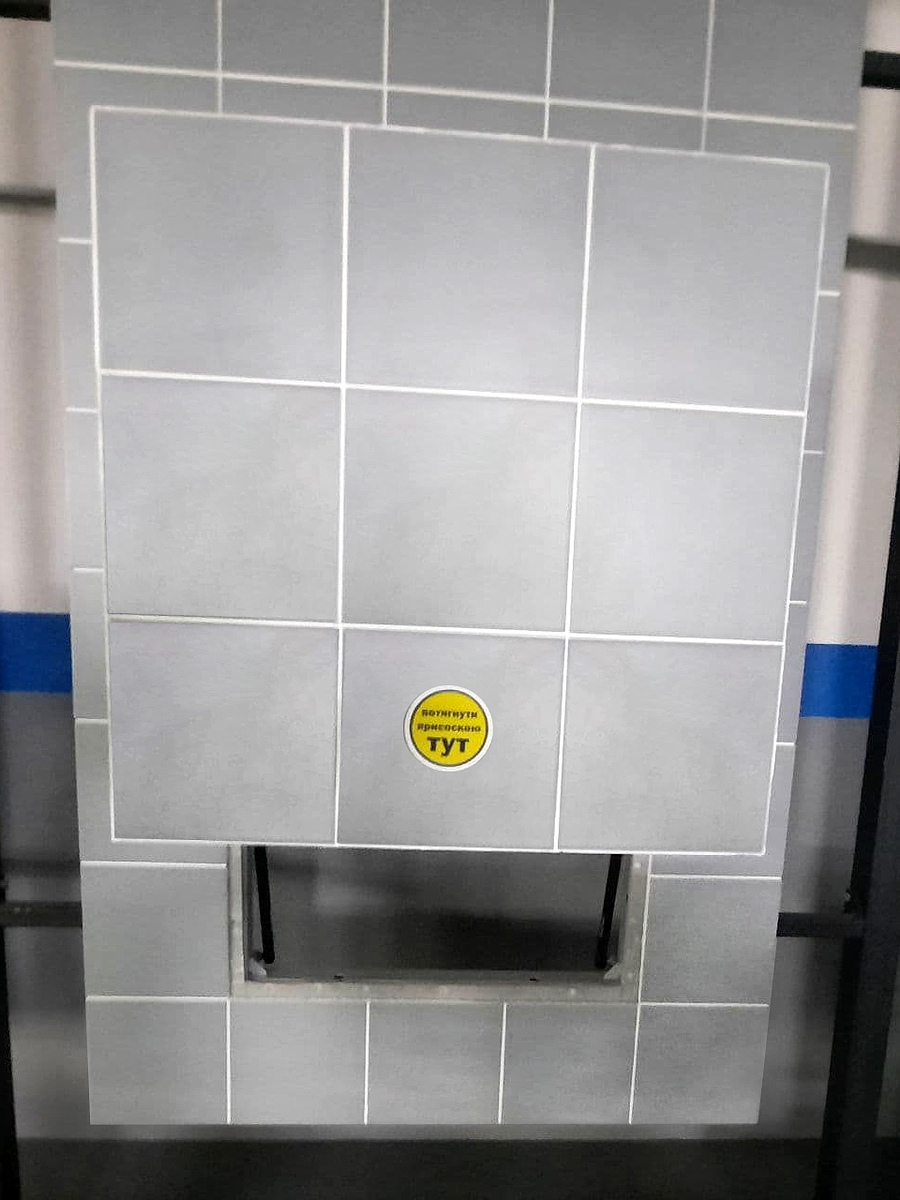

Ревизионный люк модели «Стеновой плоскопараллельный» оснащен стальным механизмом открывания (закрывания), который обеспечивает плоскопараллельное движение дверцы люка вверх.

Шарнирные соединения механизма построены с использованием шариковых подшипников, гарантируют длительный срок функционирования изделия.

При облицовке изделия допускается напуск плитки на площадь стены.

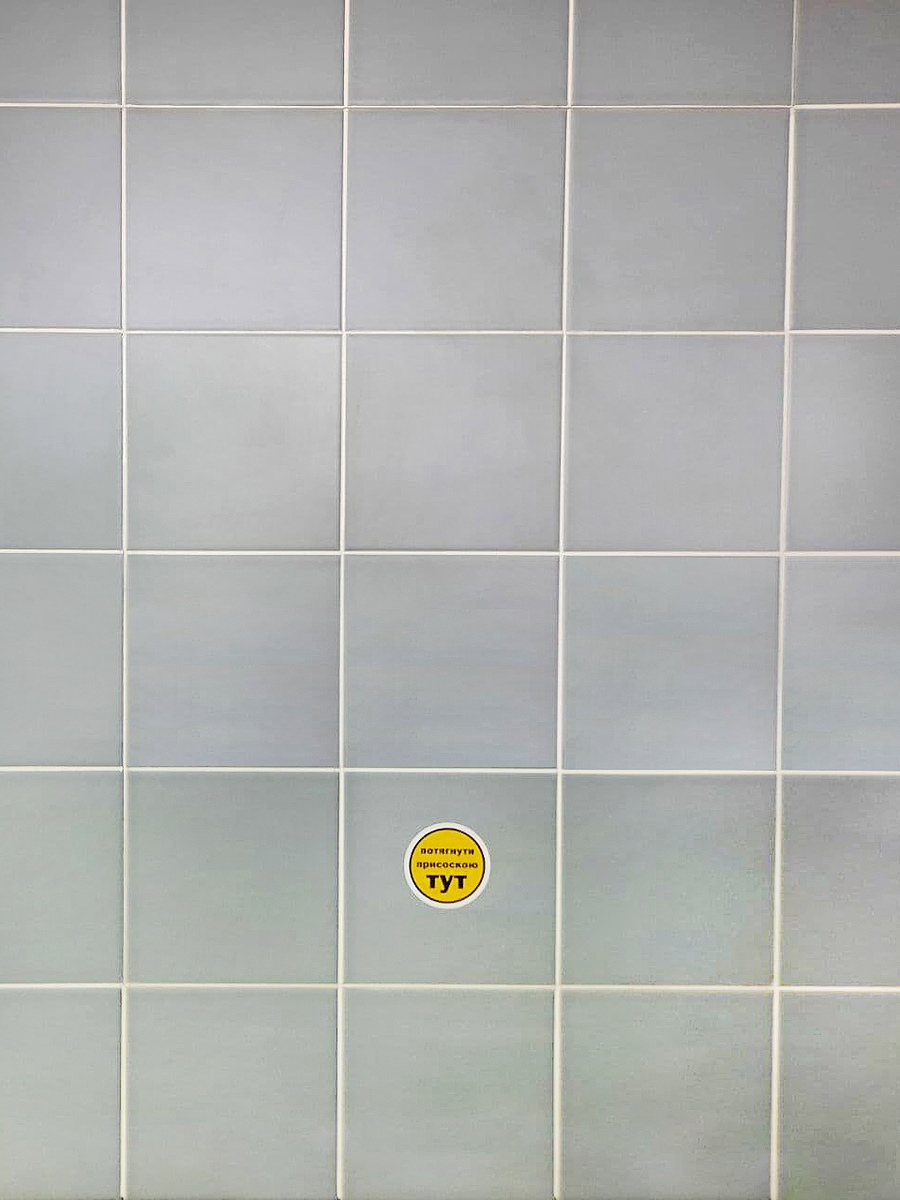

Одновременно с функциональным назначением конструкция изделия преследует эстетическую составляющую: в закрытом состоянии невозможно определить расположение ревизионного люка. Такая особенность делает возможным воплощение самых смелых дизайнерских замыслов.

Заказать/заказать просчёт по моим параметрам

Изготовление люка под заказ модель "Стеновой плоскопараллельный"

Модель

 Pазмер люка, мм

Размер проема под люк, мм

Размер крышки люка, мм

Световой проем, мм

Нагрузка на дверцы, кг

Вес люка, кг

Цена, грн.

А

В

С

ширина

висота

D

E

F

G

Стеновой ПП - 1

500

500

150

505

505

450

450

330

460

5

16

6740

Стеновой ПП - 2

500

600

150

505

605

450

550

330

560

6

18,75

6960

Стеновой ПП - 3

600

600

150

605

605

550

550

430

560

7

22,5

7070

Стеновой ПП - 4

600

700

150

605

705

550

650

430

660

8

25

7350

Стеновой ПП - 5

700

700

150

705

705

650

650

530

660

9

28,5

7390



Изготовление люка под заказ модель "Стеновой плоскопараллельный"

Модель

 Pазмер люка, мм

Цена, грн.

А

В

С

Стеновой ПП - 1

500

500

150

6740

Стеновой ПП - 2

500

600

150

6960

Стеновой ПП - 3

600

600

150

7070

Стеновой ПП - 4

600

700

150

7350

Стеновой ПП - 5

700

700

150

7390
